使用产品前请仔细阅读本说明书,妥善保管。
感谢你购买并且使用本产品!
为确保能为您提供更好的操作体验,请您阅读您的产品说明书。
1./产品概述
●本产品为无线遥控接收控制的插卡取电产品,插卡面板由电池供电,接收器装在配电箱内控制房间电源。
●双路继电器输出,负载电流更大,最大负载功率70A。
●插卡面板的插卡或拔卡动作时向接收器发送信号,接收器收到插卡信号立即送电,收到拔卡信号延时15s断电。
●本产品为了防止各房之间无线信号互相串扰,本房间的插卡面板和接收器编上号码,作为本房间的通信的身份地址。这样各房之间信号不会串扰。
02/产品参数
插卡面板参数
[产品型号] TDL -3308GL- MOD
[工作电压]锂离子电池
[发射距离]30m
[工作频率]433MHz
[延时时间]15s
[房卡类型]高频卡
[工作温度]-20℃~+50°℃
[尺寸]85*85*17mm
接收器参数
[产品型号]T44LS-70A
[工作电压]90V-265VAC
[静态功耗]0.16W
[负载功率]70A,2-4组45A/3-5组25A
[工作频率]433MHz
[工作温度]-20°℃~+50°℃
[尺寸]71*78*68mm
03/使用说明
1.打开插卡取电产品面壳。
2.将锂离子电池按正确方向装入电池仓中。
3.检查产品指示灯是否间隔2秒闪一次绿光。
4.将插卡面板安装在需要的位置。
5.将接收器电源输入端接入90V-265VAC电压,安装前请先断开市电保护开关,以免发生事故!
6.将接收器输出端接入用电设备(如空调、热水器等)。
7.打开220V市电,接收器通电工作,此时接收器输出处于通电状态。8.将卡片插入插卡取电孔内,绿色指示灯快闪,发射信号,接收器接收到信号后红灯闪烁1次打开输出电源,用电设备通电。9.取出卡片后,设备延时15秒左右自动关闭。
04/ 安装示意图
插卡器面板安装示意图
螺丝固定
*拧开螺丝将安装底座与插卡面板分开,用螺丝将安装底座固定在自己想安装位置,盖上插卡面板锁紧螺丝即可。
B .双面胶粘贴固定
将3M胶贴撕开,将插卡取电面板粘贴在自己想要安装的位置即可。
C. 接收器安装示意图:
将接收器背部的卡扣往下推,然后将接收器卡人导轨后,卡扣往上推即可。

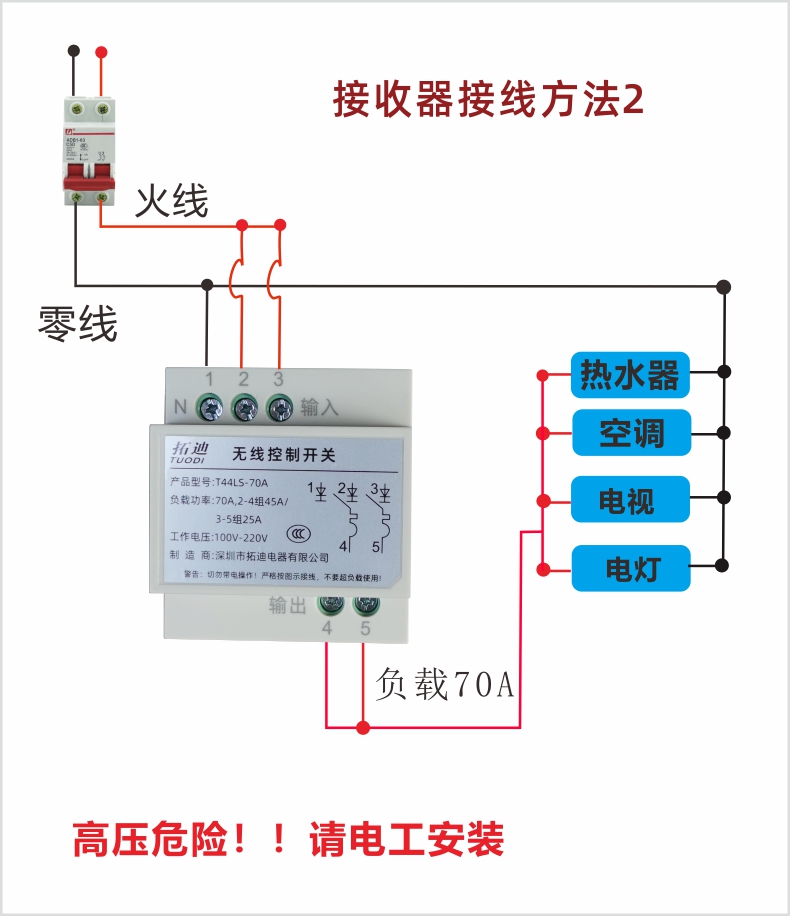

05/ 接收器接线示意图:
06/ 插卡面板发信号方式:
1.插卡面板在插卡或拔卡动作时发一次信号,在无卡时每3小时发一个无卡信号,除此外平时待机不发信号。
2.接收器上电启动后默认是送电,此时即便是插卡面板内无卡,开关也不会断电。需要在插卡面板插上卡再拔卡后才能断电。在使用中插卡面板没卡时若中途断电,当通电时接收器处在送电状态属正常,不过3小时后会自动断电。
07/ 注意事项:
1.产品接线时请断开电源接线,以免触电发生危险!
2.接收控制器安装于金属盒内时会干扰天线影响接收信号,请将天线伸出电箱外,否则会影响接收距离。
3.本房面板与开关的编号应相同:本设备发货时已编号,每套一个包装,每个包装里的设备编号是相同,只能装要同一间房里,不能拆散。
4.插卡面板用的电池是3.7V锂电池,充满电是4.2V。满电的电池电压高发射信号强,随着时间电压逐渐降低信号强度下降,当控制失误或电压低3V时应及时充电。
5.黑色卡会影响感应:黑色卡可能无法读卡,避免使用黑色卡,插卡面板里面有光电检测,如果卡的颜色是哑光黑色的可能反应迟钝或查不到卡。可在卡上粘白纸即可被检测到。
6.产品不防水,请勿放在雨水和潮湿的环境下使用。
7.非专业人员禁止拆装电子线路板,否则因此产生的任何后果自负!
