型号：TDL-3032GL-MOD
使用说明书
使用产品前请仔细阅读本说明书，妥善保管。
感谢您购买及使用本产品！
为确保能为您提供更好的操作体验，请您参阅您的产品说明书。
01／产品概述

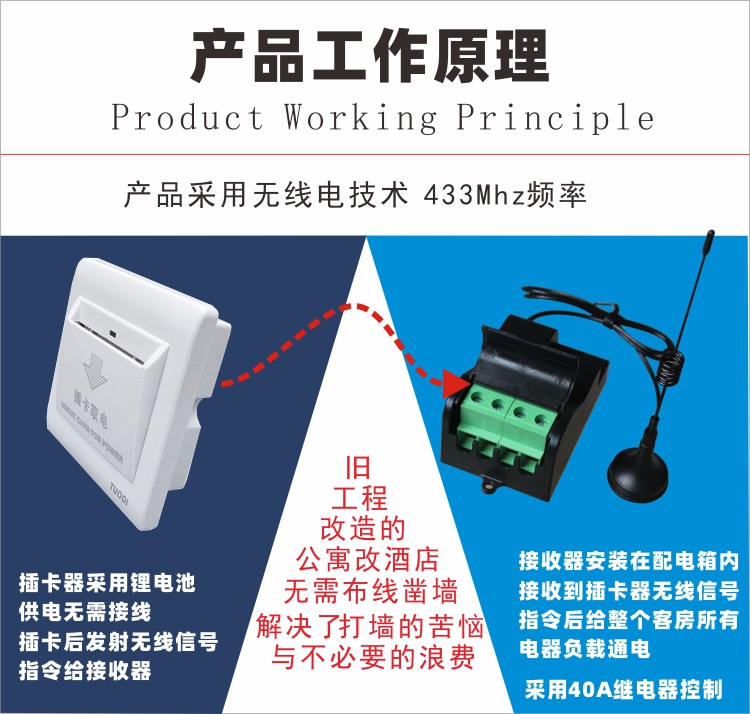

本产品为无线遥控接收控制的插卡取电产品，插卡面板由电池供电，接收器装在配电箱内控制房间电源。
插卡面板的插卡或拔卡动作时向接收器发送信号，接收器收到插卡信号立即送电，到拔卡信号延时15s断电。
插卡面板使用锂电池供电，电池可持续使用1年以上，安装时不需要打墙布线，插卡面板采用86盒安装设计，安装简单快捷。
A拓迪陈15217763178:
[图片]
02／产品参数

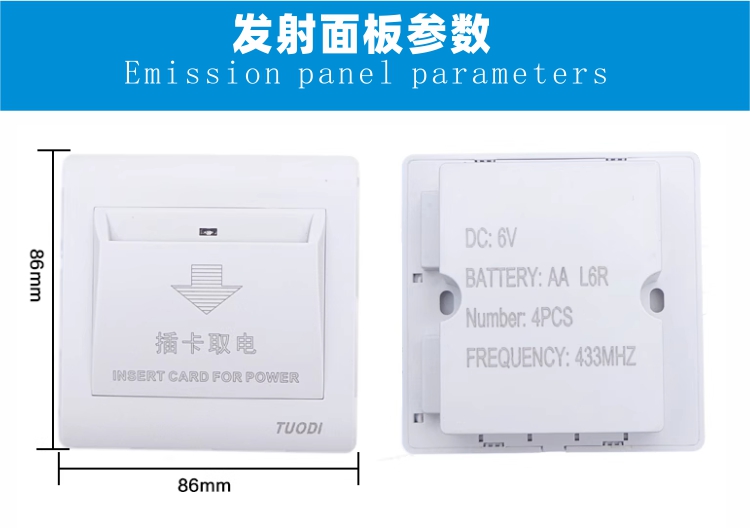

插卡面板参数
［产品型号］ TDL -3302GL- MOD
［工作电压］14500/3.7V可充电电池
［发射距离］30m
［工作频率］433MHz
［编码方式］10位拨码（最高1024组）
［延时时间］15s
［房卡类型］高频卡
［工作温度］-20°℃~+50°℃
［尺 寸］86*86*36mm
接收器参数
［产品型号］ TDL-T41-CB
［工作电压］85V~277V AC (50~60Hz)
［静态功耗］0.16W
［负载功率］6600W
［负载电流］40A
［工作频率］433MHz
［工作温度］-20℃~+50℃
［尺 寸 ]86*55*41mm

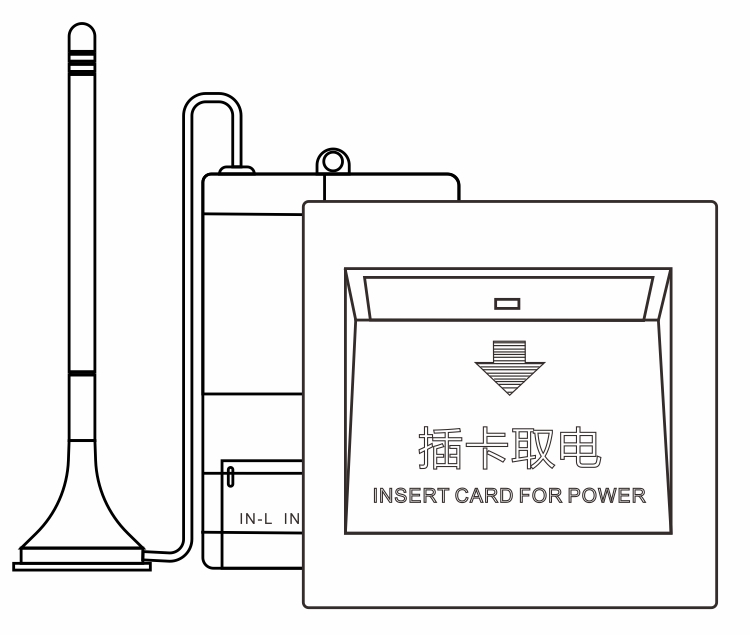

03／产品结构
04／使用说明
将插卡面板取下面壳
将锂电池按正确方向装入电池盒中
安装好电池后指示灯长亮5s后熄灭
（插卡面板无卡时，间隔2s闪一次绿灯，有卡时绿灯不亮）将插卡面板装入墙面的86盒中锁紧螺丝后再盖上面壳
将接收器按照接线示意接好线
将卡片插入插卡面板卡内槽，负载设备通电工作。取出卡片，等待15s左右，负载设备断开电源
05／设备编号
本产品为了防止各房之间无线信号互相串扰，在安装前须给本房间的插卡面板和接收器编上号码，作为本房间的通信的身份地址。本房设备的编号应相同，周围各房之间不应有相同的编号。
为了方便用户，我们编好码发货，无需用户自己编号。每房间一套包装，请用户在安装时不要拆散。若发现附近有同类产品信号串扰，改编号即可消除。
06／接收器接线示意图
07／插卡面板发射信号方式
插卡面板在插卡或拔卡动作时发一次信号，在无卡时每3小时发一个无卡信号，除此外平时待机不发信号。
接收器上电启动后默认是送电，此时即便是插卡面板内无卡，开关也不会断电。需要在插卡面板插上卡再拔卡后才能断电。在使用中插卡面板没卡时若中途断电，当通电时接收器处在送电状态属正常，不过3小时后会自动断电。
08／注意事项
1．产品接线时请断开电源接线，以免触电发生危险！
2．接收控制器安装于金属盒内时会干扰天线影响接收信号，请将天线伸出电箱外，否则会影响接收距离。
3．本房面板与开关的编号应相同：本设备发货时已编号，每套一个包装，每个包装里的设备编号是相同，只能装要同一间房里，不能拆散。
4．插卡面板用的电池是3.7V锂电池，充满电是4.2V。满电的电池电压高发射信号强，随着时间电压逐渐降低信号强度下降，当控制失误或电压低3V时应及时充电。
5．黑色卡会影响感应：黑色卡可能无法读卡，避免使用黑色卡，插卡面板里面有光电检测，如果卡的颜色是哑光黑色的可能反应迟钝或查不到卡。可在卡上粘白纸即可被检测到。
6．产品不防水，请勿放在雨水和潮湿的环境下使用。
7．非专业人员禁止拆装电子线路板，否则因此产生的任何后果自负！
