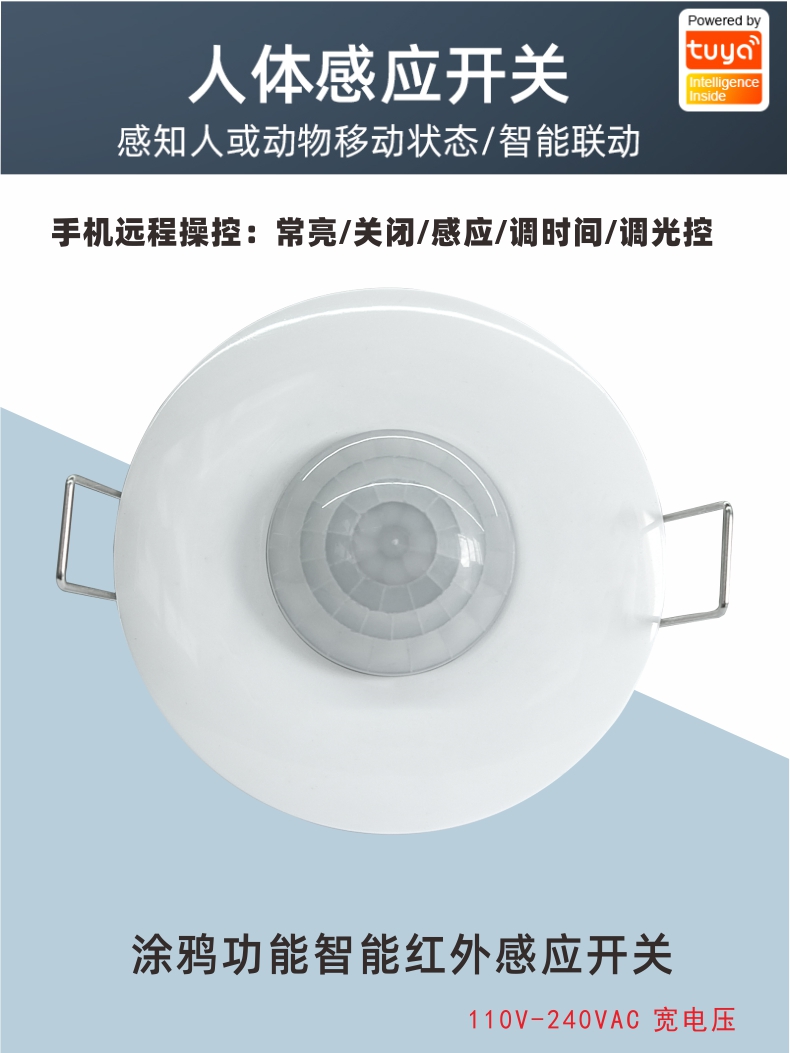

涂鸦智能红外人体感应开关
使用说明书
使用产品前请仔细阅读本说明书,妥善保管。感谢您购买及使用本产品!为确保能为您提供更好的操作体验,请您参阅您的产品说明书
产品介绍
这款人体感应开关集成了人体感应技术和WiFi联网功能,用户可以通过"涂鸦智能”App实现设备添加、设备管理,进行相应场景联动设置,满足智能家居等应用场合,
产品型号:TDL-9953-PIR-BL
输入电压:110V-240VAC
延时时间:5s-3500s通过涂鸦APP调节
光控感应:6档可调(通过涂鸦APP调节)
产品重量: 69g(±5g)
产品尺寸:中78*53mm
最大输出电流:10A
负载功率:800W
感应距离:8m
感应角度: 120°
调节方式:涂鸦APP
安装步骤
载"涂鸦智能”App,在手机上注册账号并登录。
安装接线,上电后,将档位拨至配网模式月亮符号,感应区域红灯闪烁,将自动处于“等待配网”状态。
打开"涂鸦智能”App首页,在首页点击"添加设备"按钮。按照指引操作,连接成功后,再将档位拨至工作模式"太阳符号即可
选择“感应开关”,
添加成功后,即可在“我的家”列表中找到设备。

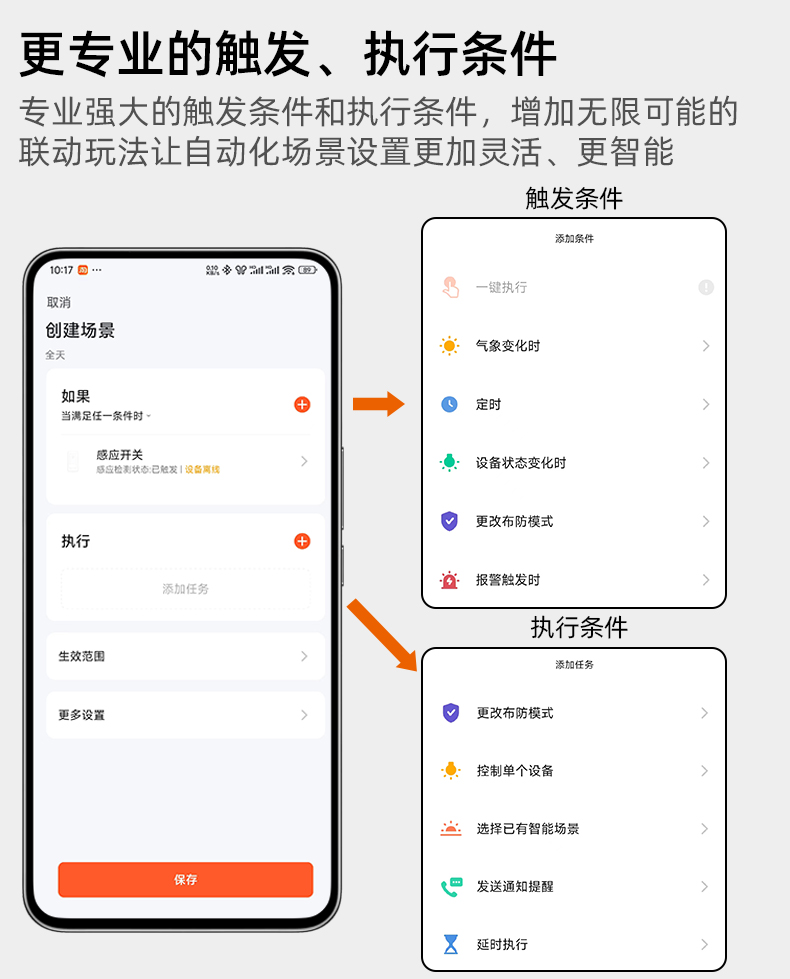

在APP中设置人体感应开关的触发条件,如灵敏度、延迟时间等。
*3分钟内未进行配网会自动退出配网模式,将传感器切换工作模式,
再切换配网模式即可重新配网。
使用准备
在应用商店搜索"涂鸦智能",下载并打开App,亦可扫描以下二维码下载APP,安装完成后注册账号登录使用。
注意事项
1.请按照接线图安装,检查无误后,接通电源后灯会亮起,说明感应开关已处于正常工作状态,首次通电需经10~20秒预热,产品才能进入测控状态。2.探测效果会受环境及其它因素影响,如温、行走速度等。3.为避免降低产品灵敏度,请不要将产品安装在通风口、热源、空调出风口、冷热气流动及强光直射的地方。
4.本开关电路设计有重复触发记忆功能,即只要有人在探测区活动就不断触发开关,不断重新开始计算延时,所以延时时间应从人体离开探测区前的最后一次触发开始计算。
故障排除
无法配网连接:将传感器切换工作模式,再切换配网模式即可重新配网。无法连接:检查网络连接状态。如果感应器感应红色指示灯常亮,则表示网络连接失败。
无响应:重启设备或重新配对,
异常操作:检查设备设置或联系客服寻求帮助。
