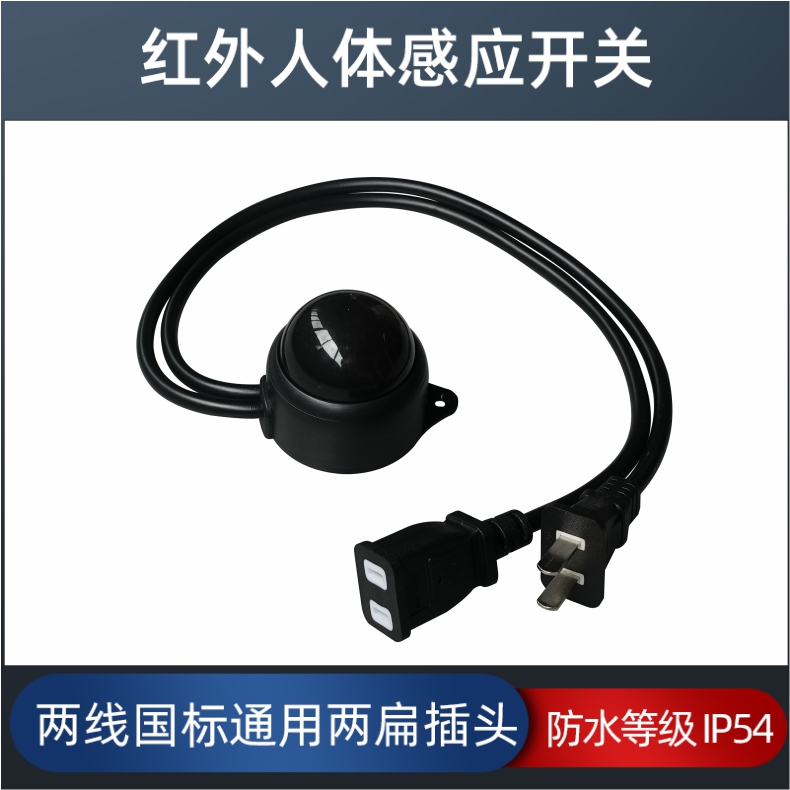

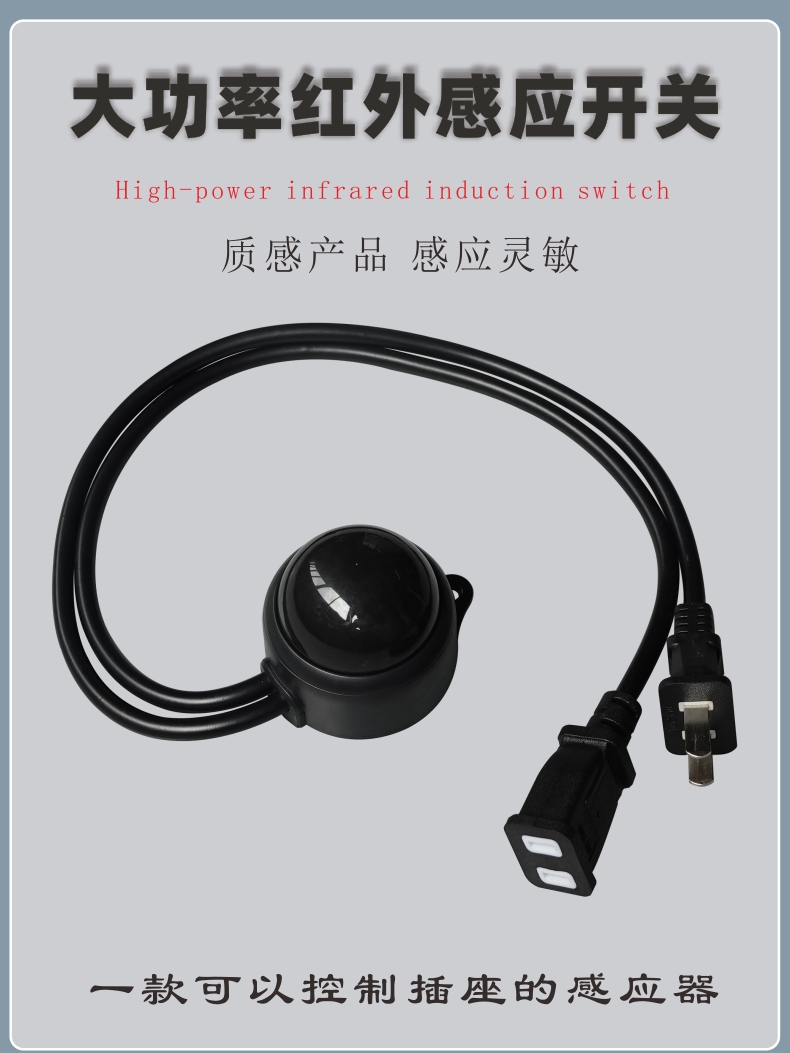

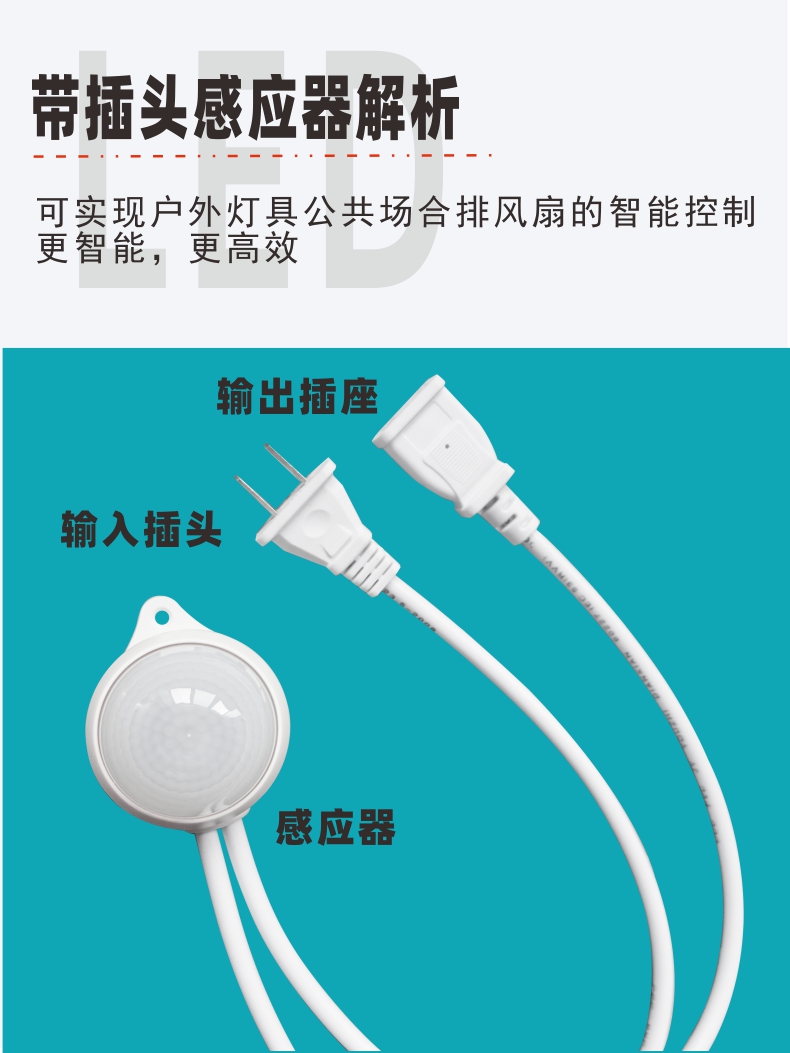

01／产品特点

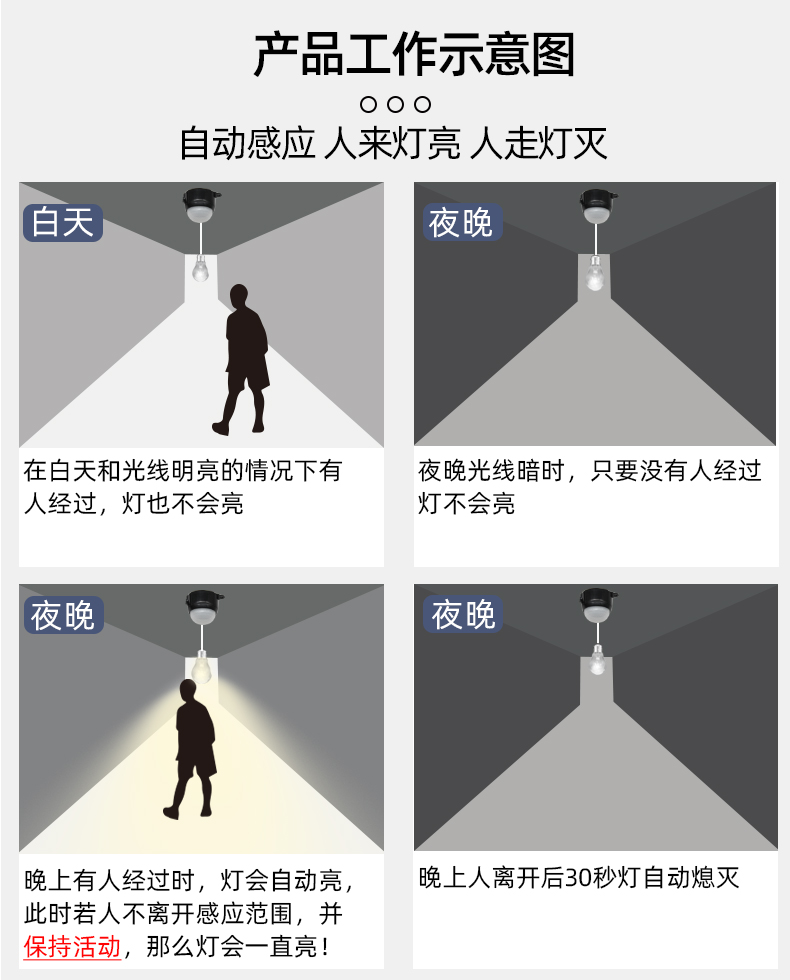

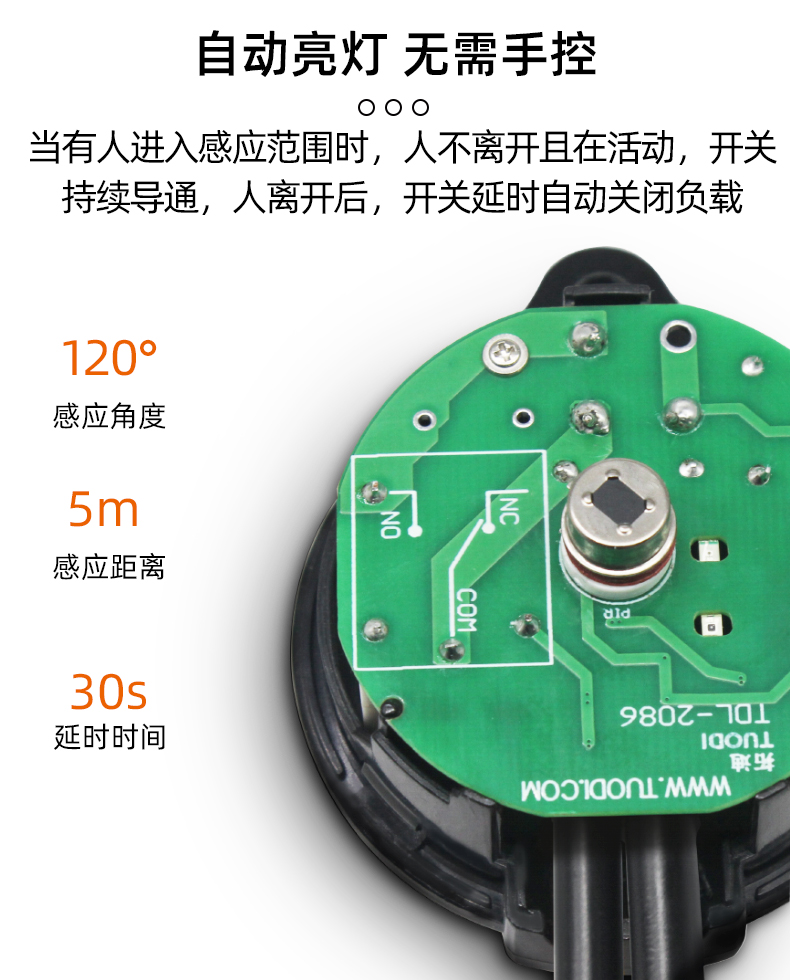

1．基于红外线技术的自动控制产品只要有人在探测区活动，开关持续导通，人离开后，开关延时自动关闭负载。

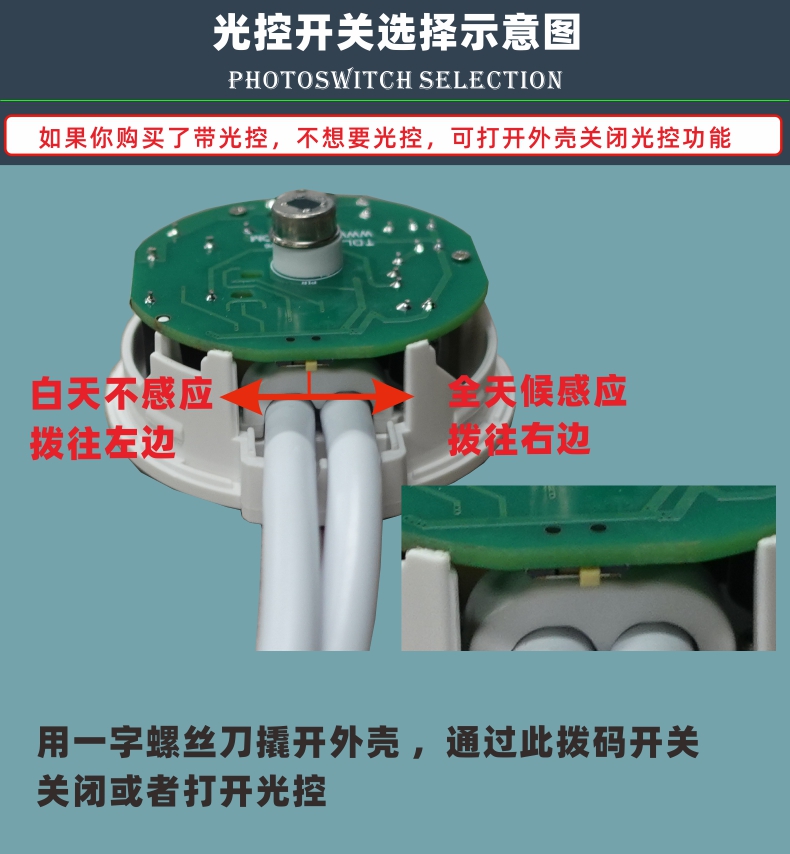

2．亮度控制：应用光敏控制，开关自动测光，光线强时不感应（可根据客户要求减去光敏）。

3．本产品可用于防盗报警，将其安装在禁止进入区，只要有人进入禁区，报警铃就会自动报警。

4适用于床底，走廊、楼道、卫生间、地下室、仓库、车库等场所的自动照明、排气扇的自动抽风以及其它电器的自动控制等功能。

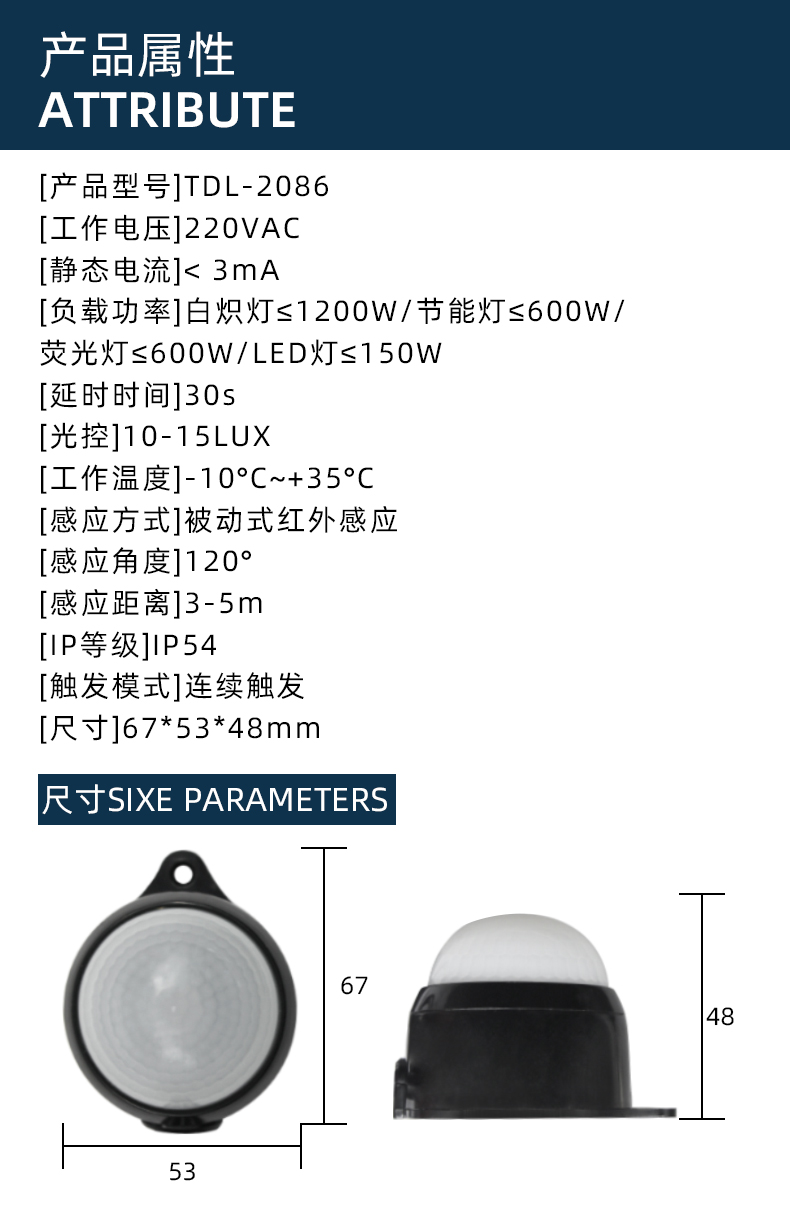

02／技术参数

［产品型号］ TDL -2086

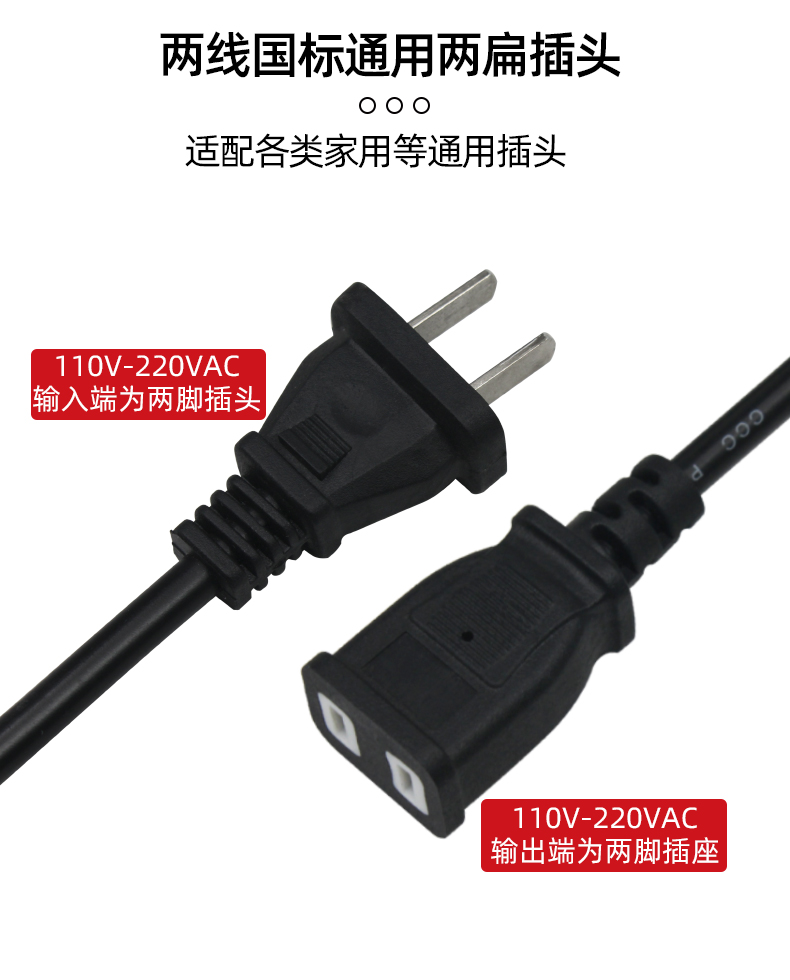

［工作电压］220VAC

［静态电流］<3mA

［负载功率］白炽灯≤1200W／节能灯荧光灯≤600W/ LED灯

［光    控］10-15LUX

［延时时间］30s

［工作温度］-10° C ~+35℃

［感应方式］被动式红外感应

［感应角度］120°

［感应距离］3-5m

［IP 等 级］IP 54

［触发模式］连续触发

［尺    寸］ 67*53*48mm

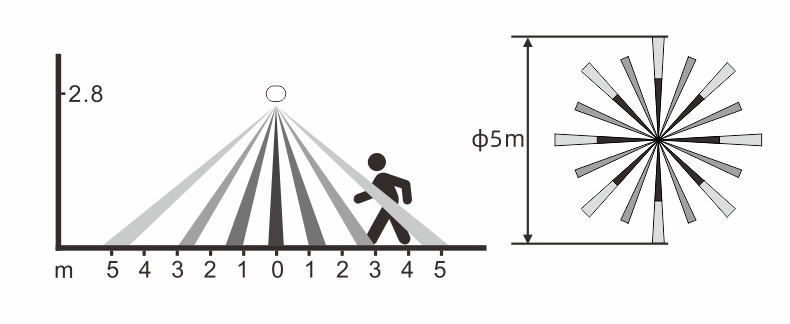

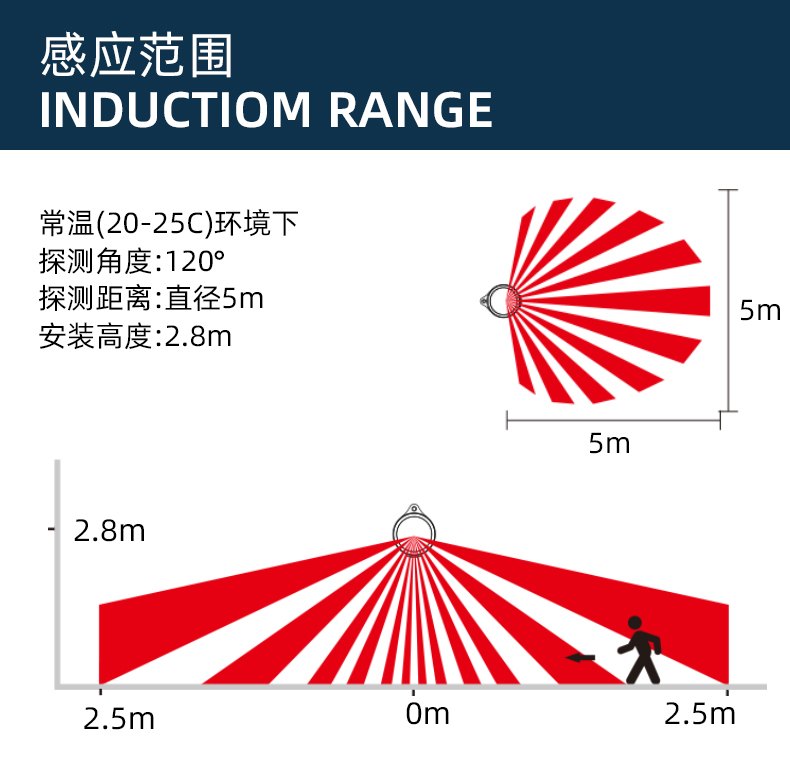

03／感应范围示意图

注：可检测距离与安装环境、人的体积，相对角度，以及移动速度等众多因素有关，上述参数是我司测试人员的测试结果，仅供参考。在不同环境下，请客户以实测为准。

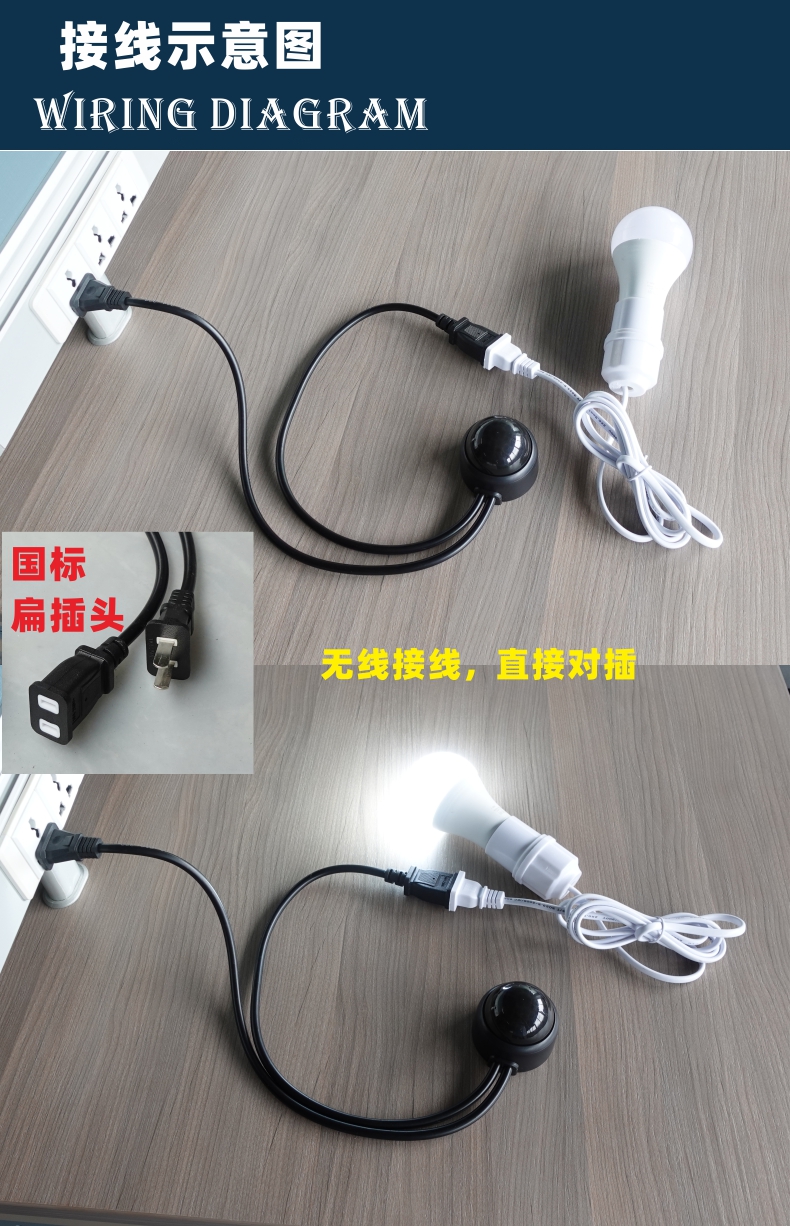

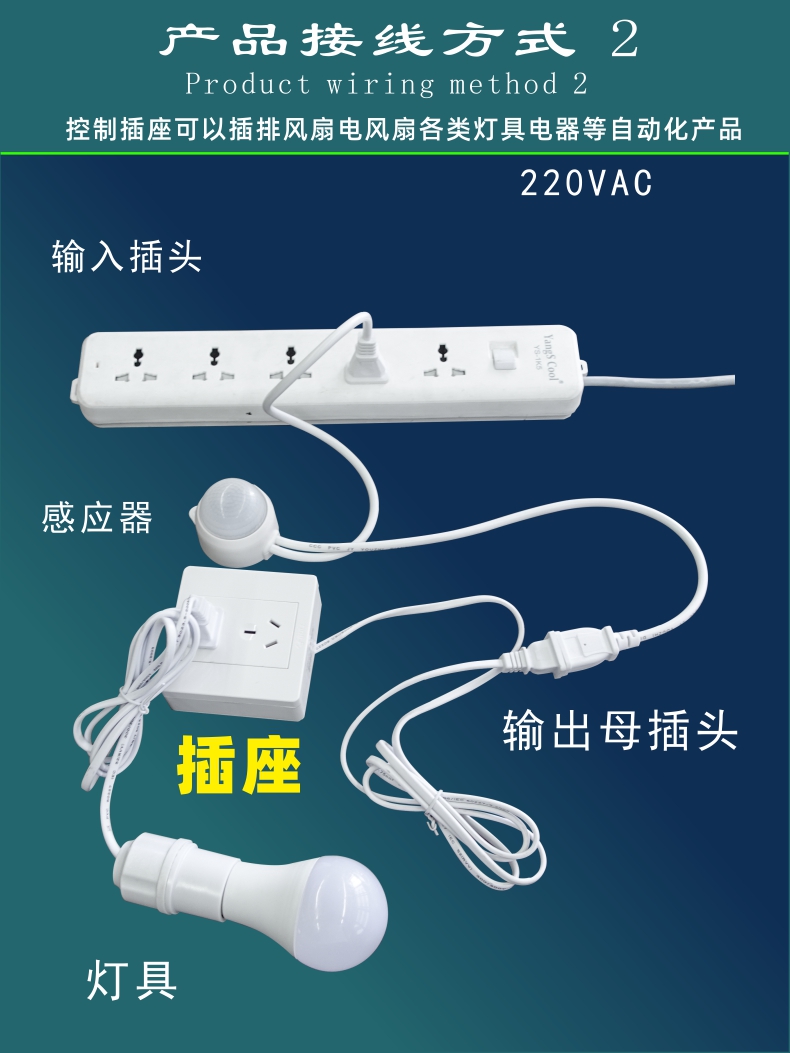

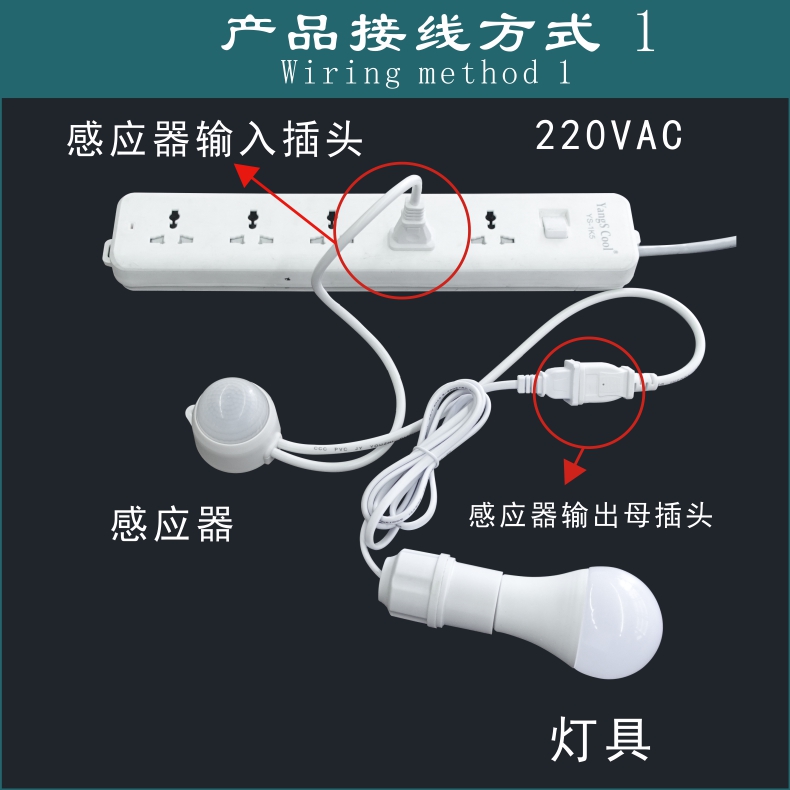

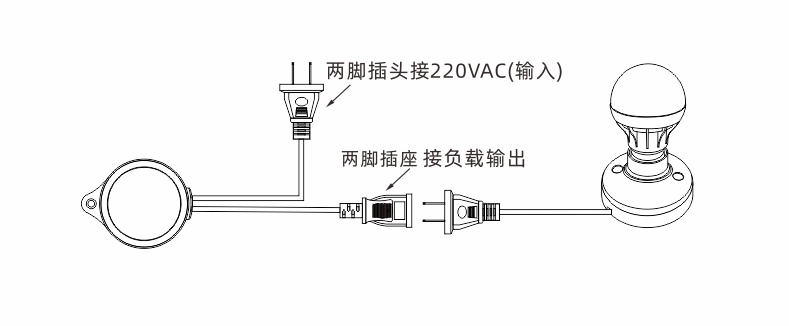

04／接线图

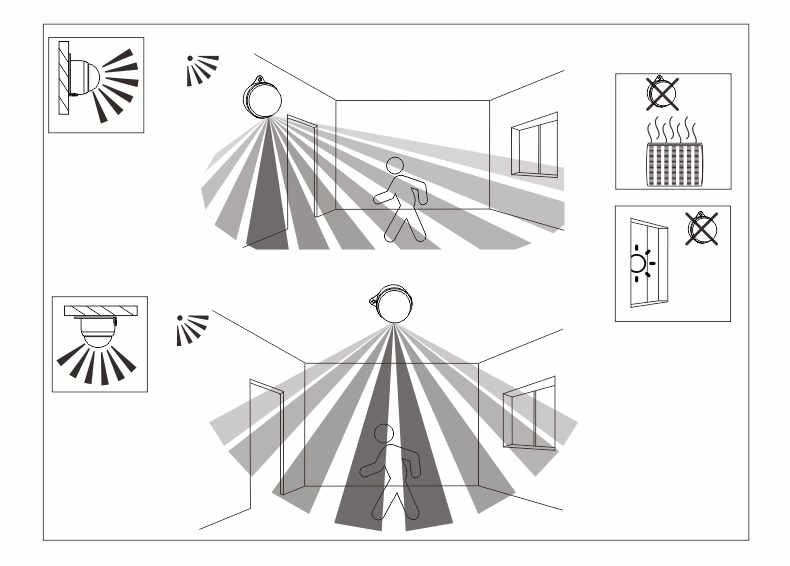

05／安装方式

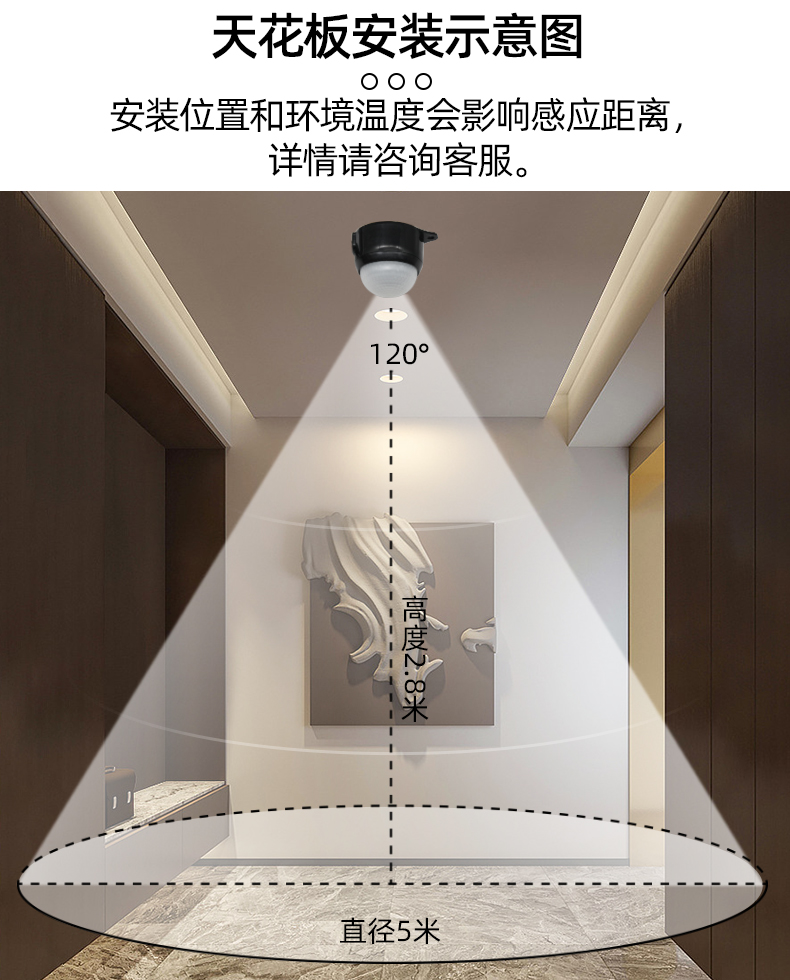

安装方式主要有"吸顶安装"和"平行向前安装"。由于感应器对相对运动的物体检测最灵敏，因此"平行向前安装"的检测距离和效果最好，更容易检测到人。也比"吸顶安装"的检测距离远、检测效果好。

开关对安装较为敏感，不当的安装将导致开关检测目标上，直接影响性能和功能，甚至导致工作异常（漏报、误报）。因此合理的安装方式，对正常使用感应器有着至关重要的作用。

06／注意事项

1．请按照接线图安装，检查无误后，接通电源后灯会亮起，说明感应开关已处于正常工作状态，首次通电需经10~20秒预热，产品才能进入测控状态。

2．探测效果会受环境及其它因素影响，如室温、行走速度等。

3．为避免降低产品灵敏度，请不要将产品安装在通风口、热源、空调出风口、冷热气流动及强光直射的地方。

4．本开关电路设计有重复触发记忆功能，即只要有人在探测区活动，就不断触发开关，不断重新开始计算延时，所以延时时间应从人体离开探测区前的最后一次触发开始计算。
