人体存在感应开关

TDL-9953B-J

使用产品前请仔细阅读本说明书，妥善保管。

感谢您购买及使用本产品！

为确保能为您提供更好的操作体验，请您参阅您的产品说明书。

01/产品概述

TDL-9953系列一款人体存在技术的感应开关。具有动作检测灵敏度极高的特点，微弱的呼吸运动/手指动作即可以维持有人存在状态，实现有人存在即感应。

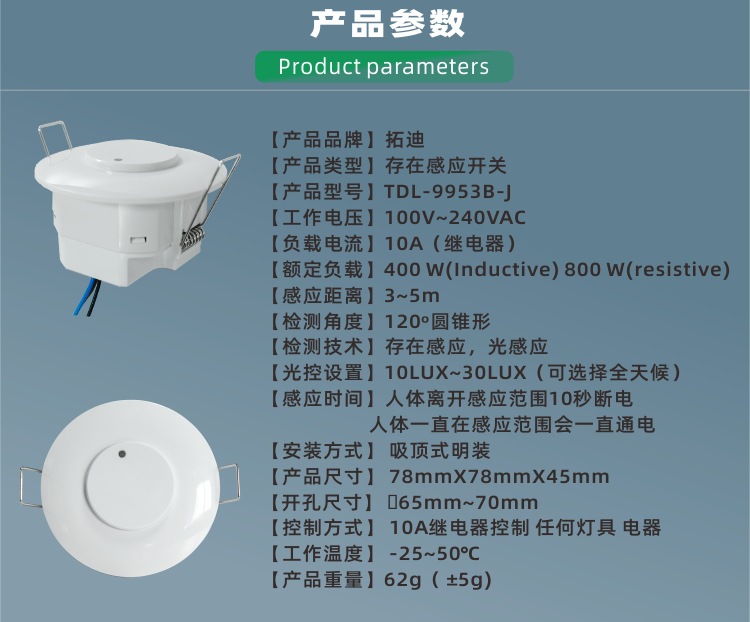

02/计算参数

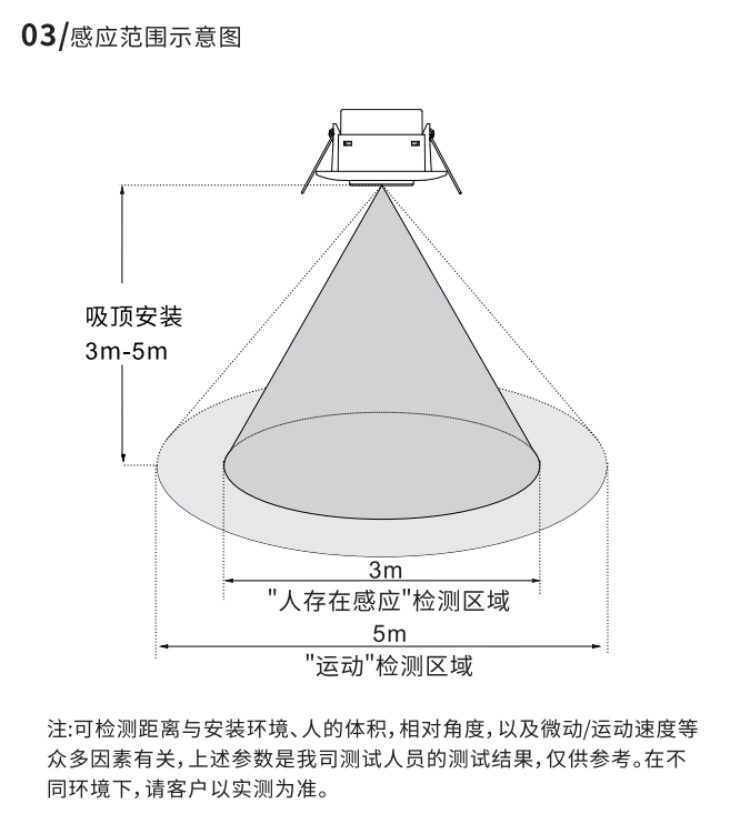

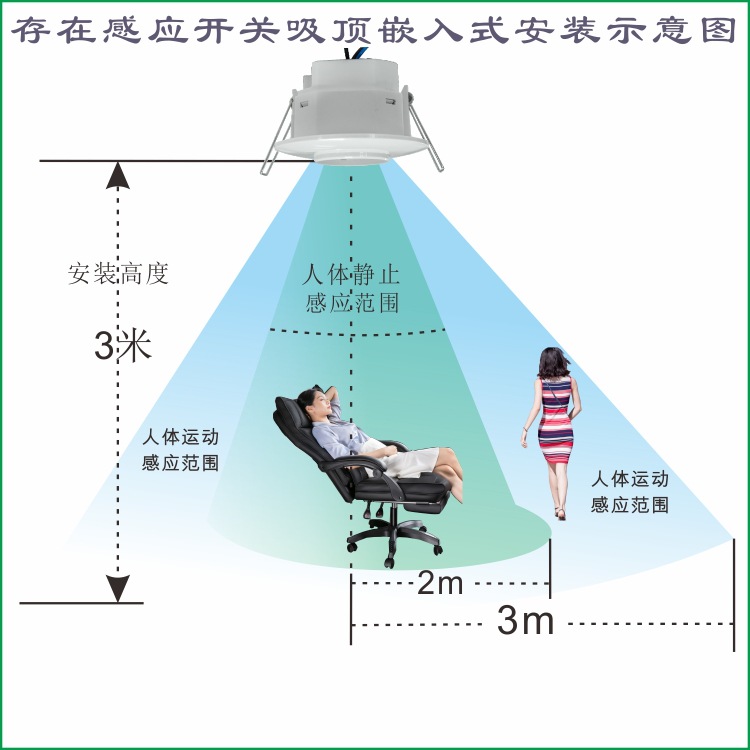

03/感应范围

吸顶安装3-5米 探测范围3-5米，3米为人体存在检测区 5米为运动检测区

注：可检测距离与安装环境、人的体积，相对角度，以及微动/运动速度等众多因素有关，上述参数是我司测试人员的测试结果，仅供参考。在不同环境下，请客户以实测为准。

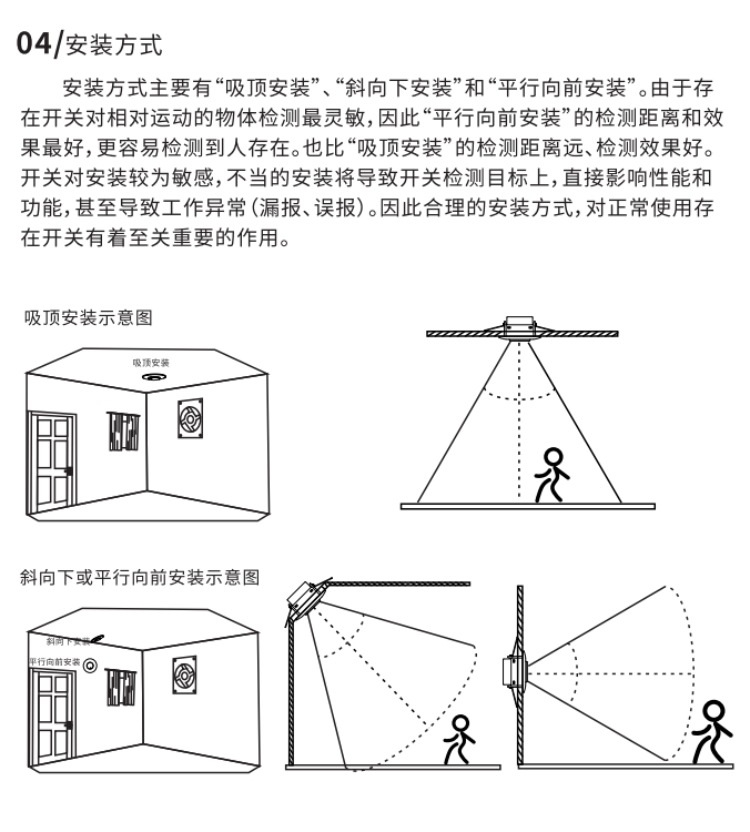

04/安装方式

安装方式主要有“吸顶安装”、“斜向下安装”和“平行向前安装”。由于存在开关对相对运动的物体检测最灵敏，因此“平行向前安装”的检测距离和效果最好，更容易检测到人存在。也比“吸顶安装”的检测距离远、检测效果好。开关对安装较为敏感，不当的安装将导致开关检测目标上，直接影响性能和功能，甚至导致工作异常(漏报、误报)。因此合理的安装方式，对正常使用存在开关有着至关重要的作用。

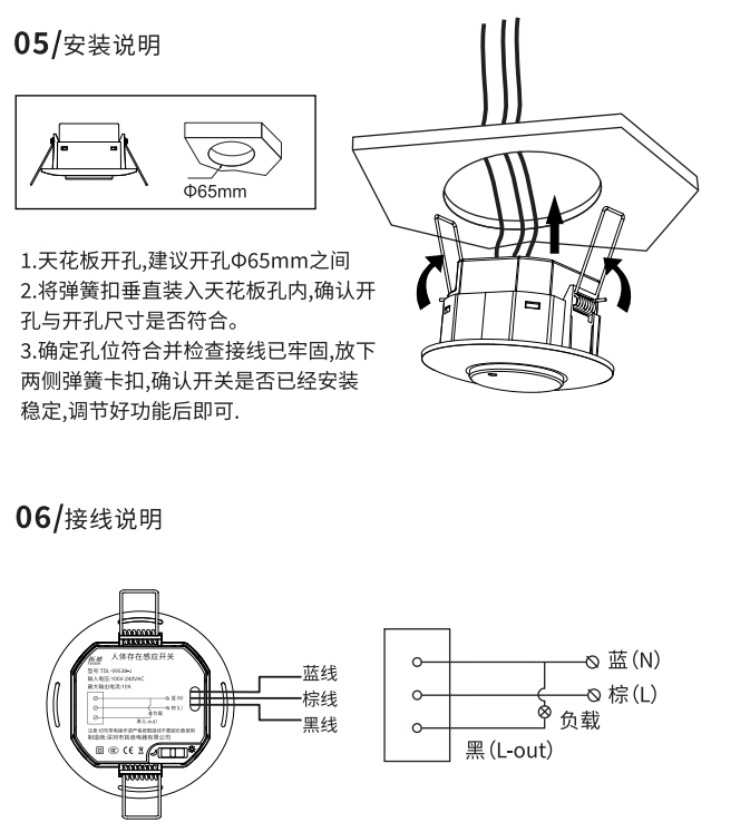

05/安装说明

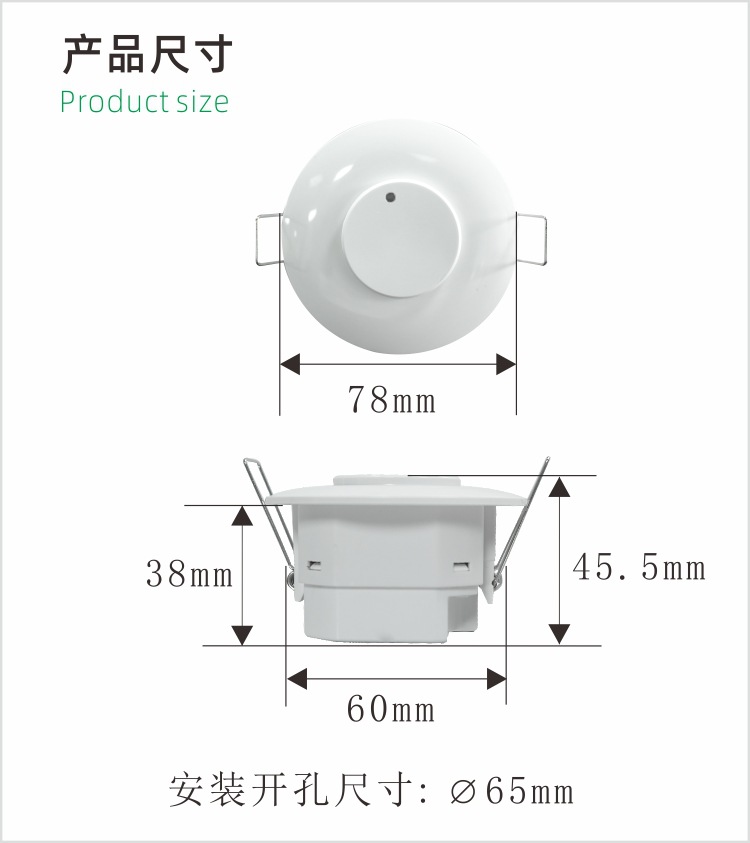

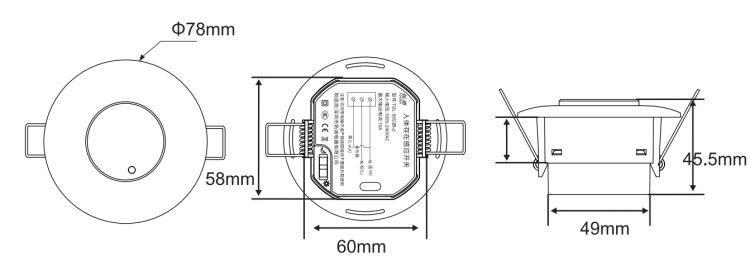

1.天花板开孔，建议开孔φ65mm之间

2.将弹簧扣垂直装入天花板孔内，确认开孔与开孔尺寸是否符合。

3.确定孔位符合并检查接线已牢固，放下两侧弹簧卡扣，确认开关是否已经安装稳定，调节好功能后即可.

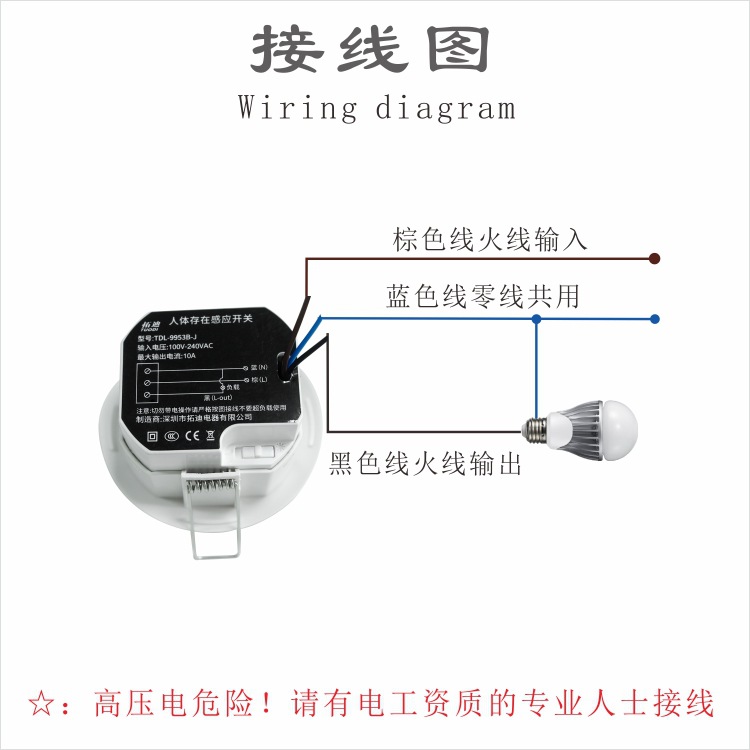

06/接线方式

棕线火线输入 蓝线蓝线共用 黑线灯线输出

07/注意事项

1.安装需要注意位于感应检测范围内的“空调”“窗帘”“风扇”或“绿植”等，因为如果它们的摆动，有可能引起模块误报。

2.多个感应器集中安装时，互相之间保持

1.5m

 以上的间距，避免各个感应器互相照射。

1. 3. 感应器上电或重启之后，会有5秒钟的自校准和初始化过程，在这5秒钟之内不进行目标检测。

08/包装配件

1.产品*1PCS  2.螺丝2PCS  3.膨胀螺栓2PCS  4.说明书1PCS
